01
Anschließen und sicher positionieren
Verbinden Sie den MoveMaster per USB und achten Sie auf eine stabile Tischposition mit sauber aufliegendem Unterarm.
Schnellstart, Hilfe und Weiteres

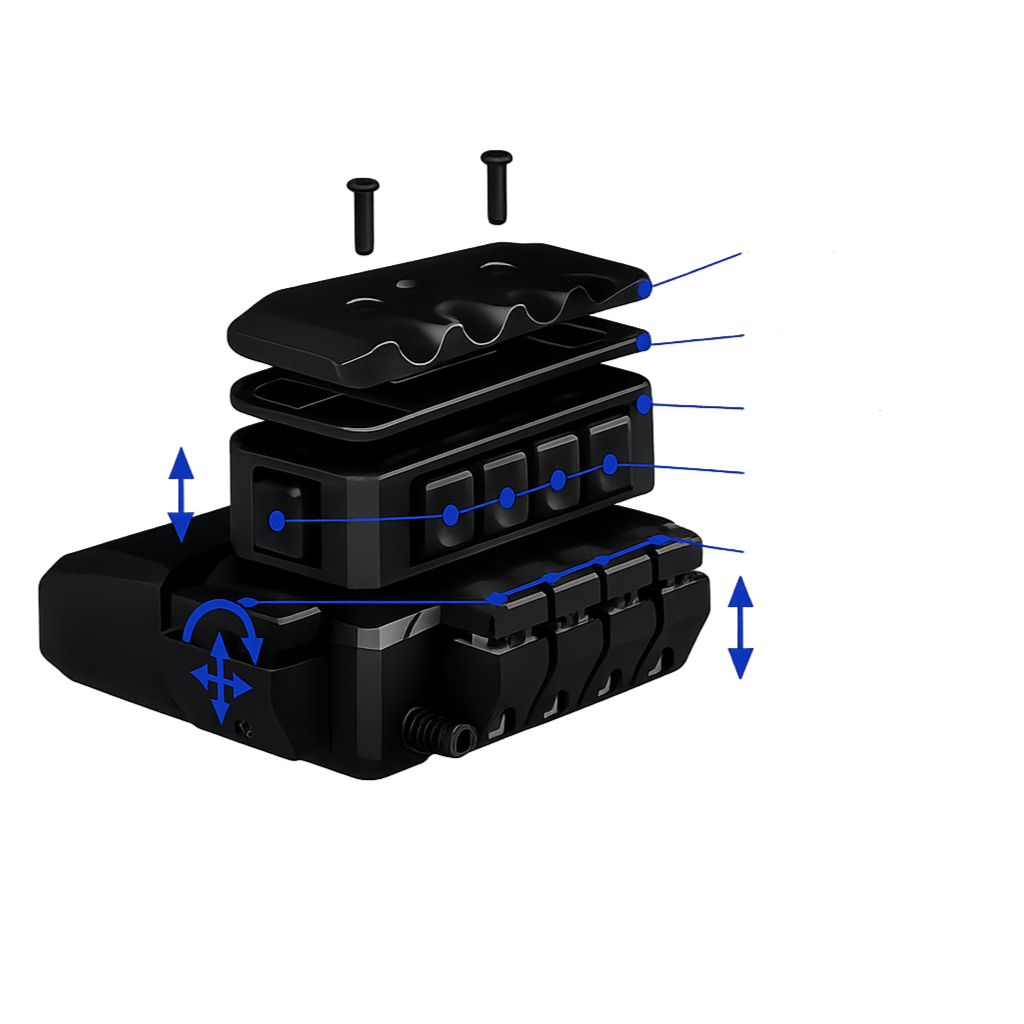

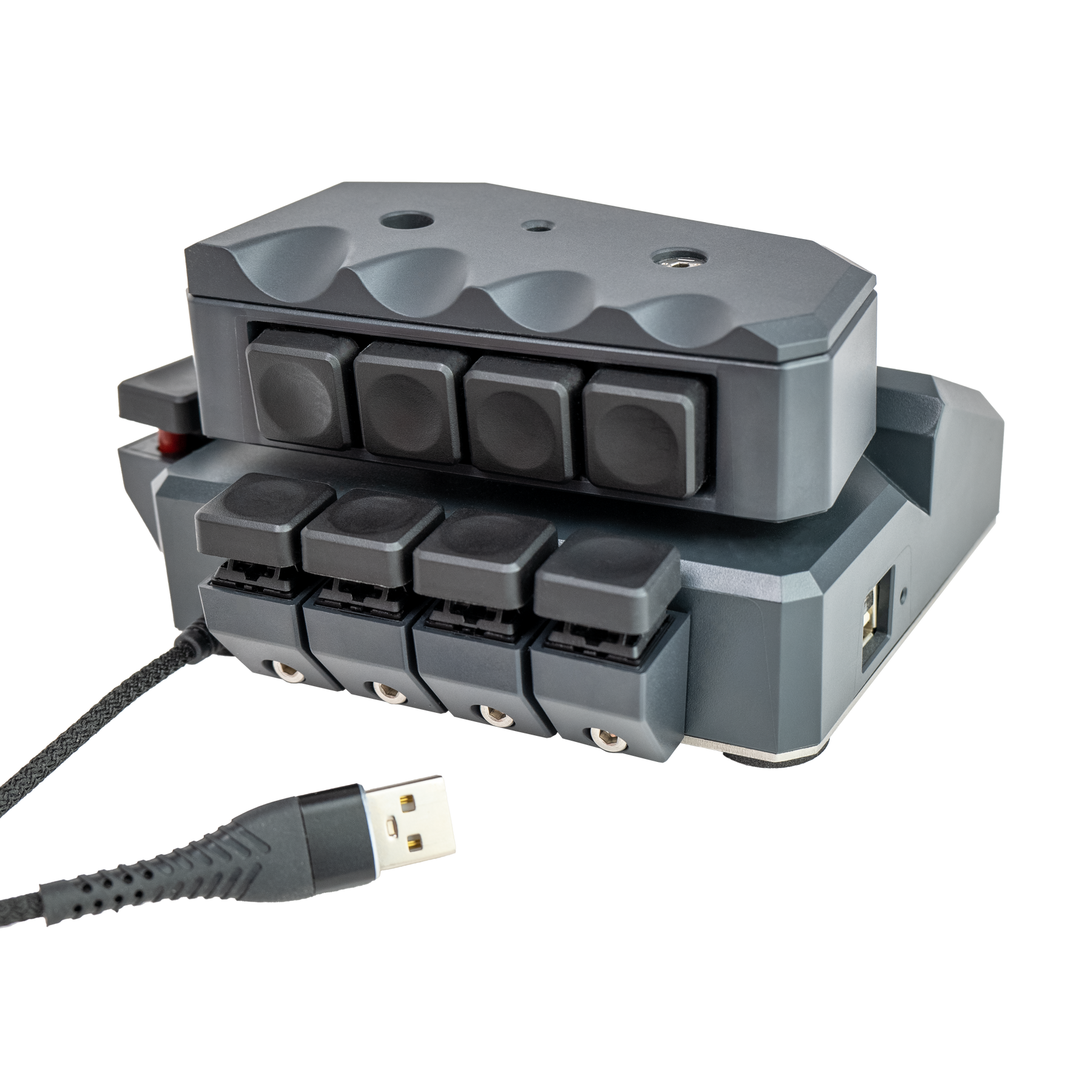

MoveMaster vollständig verstehen und richtig nutzen
Sie suchen einen Einstieg? Diese Anleitung gibt Ihnen Informationen über den Schnellstart, Funktionen, Ergonomie und vielem mehr. Sie ist nach Themen gegliedert, um zu relevanten Bereichen springen zu können und eine bessere Überblick zu gewährleisten.
Revolutionär
Ein neues Steuerungskonzept
Ergonomisch
Individuell anpassbar an deine Hand
Qualität
Deutsche Ingenieurskunst
Schnellstart
Die wichtigsten ersten Schritte
02
Steuerprinzip verstehen
Die Griffstück-Steuerung läuft über das Handgelenk.
03
Erste Anpassung
Passen Sie bei Bedarf Tasten, Griffstückhöhe und Handposition an Ihre Nutzung an.
Steuerst du schon oder tippst du noch?
Das Steuerungskonzept
Der MoveMaster trennt Bewegung von deinen Fingern. Das Handgelenk übernimmt die Bewegungssteuerung. Dadurch stehen deine Finger für zusätzliche Aktionen zur Verfügung, statt dauerhaft durch WASD blockiert zu sein.
Grundfunktionen
Hier werden Griffstück, Tastenlogik, Reset und Grundbedienung erklärt.
Griffstück-Steuerung
Die Bewegung erfolgt über das Handgelenk. Standardmäßig sind die Hauptachsen mit WASD belegt.
Durch die fein abgestimmte Übersetzung im Zehntelmillimeterbereich sind äußerst schnelle und präzise Bewegungen möglich. Aufgrund der hohen Empfindlichkeit benötigt die Steuerung anfangs eine kurze Eingewöhnungszeit. Nach kurzer Übungsphase profitiert der Anwender von einer direkten und reaktionsschnellen Kontrolle.
Eine Drehbewegung (Torsion) um die vertikale Achse ist beim MoveMaster nicht vorgesehen. Das Konzept konzentriert sich bewusst auf die bewährten Hauptbewegungsrichtungen und eine robuste, verlässliche Technik. Der MoveMaster ist ein speziell für präzise Richtungssteuerung entwickeltes Eingabegerät.
Individualisierung und Ergonomie
Der MoveMaster lässt sich gezielt an die eigene Handhaltung anpassen. Die Front-Sekundärtasten können bis zu 10 mm in der Höhe verstellt werden, während sich die Daumen-Sekundärtaste zusätzlich in Höhe, Tiefe und Neigung einstellen lässt. Auch das Griffstück selbst ist bis zu 8 mm höhenverstellbar.
Für eine noch individuellere Anpassung kann der Abstand der Primärtasten zur Griffstückoberseite über Distanzscheiben erweitert werden. So lässt sich der MoveMaster besser auf unterschiedliche Handgrößen, Griffarten und persönliche Vorlieben abstimmen.
Für eine möglichst ermüdungsfreie Nutzung sollte der Unterarm bis zum Ellenbogen flach und auf gleicher Ebene mit dem MoveMaster aufliegen. Dadurch wird das Handgelenk entlastet und die präzise Steuerung kann komfortabel genutzt werden.
Primär- und Sekundärtasten
Durch die Möglichkeit des Steuerns des Griffstückes nur durch den Einsatz des Handgelenks, bleiben alle 5 Finger frei für die parallele Bedienung der 10 Primär– und Sekundärtasten.
Alle 10 Tasten sind ergonomisch angeordnet und teilweise höhenverstellbar.
USB und Reset
Da der MoveMaster durch den Anschluss am PC einen weiteren USB-Port besetzt, verfügt das Gerät über einen Doppel USB Hub, um weitere Anschlussmöglichkeiten zu gewährleisten.
Die Reset-Taste befindet sich direkt neben dem USB HUB und simuliert das Ein- und Ausschalten des MoveMasters. Nutzen sie hierfür einen spitzen Gegenstand um durch die Öffnung die Taste zu betätigen.
Das Drücken der Reset-Taste könnte zur Behebung folgender Fehler führen: Nichtreagieren des Konfigurators oder Nichtanzeige des MoveMasters.
Darüber hinaus wir die Reset-Taste zum Flashen von Firmware-Updates benötigt.
Ergonomie und Anpassung
Die Stärke des MoveMaster liegt in der Anpassbarkeit an Hand, Haltung und Nutzung.
01
Front-Sekundärtasten verstellen
Die Front-Sekundärtasten lassen sich bis 10 mm individuell in der Höhe verstellen.
Lösen Sie dazu mit dem beiliegendem Innensechskantschlüssel (3 mm) durch
maximal zwei Umdrehungen die Fixierschraube der gewählten Sekundärtaste und positionieren Sie diese durch vorsichtiges Verschieben in der
gewünschten Höhe.
Ziehen Sie die Fixierschraube danach wieder fest. So können Sie alle Front-Sekundärtasten individuell einstellen.
02
Daumentaste anpassen
Die Daumen-Sekundärtaste lässt sich individuell in der Höhe und Tiefe sowie der Neigung verstellen.
Lösen Sie dazu mit dem beiliegendem Innensechskantschlüssel (3 mm) durch
maximal zwei Umdrehungen die Fixierschraube der Daumen-Sekundärtaste und verstellen Sie diese durch vorsichtiges Verschieben in die gewünschten
Position. Ziehen Sie die Fixierschraube danach wieder fest.
03
Griffstückhöhe einstellen
Das Griffstück lässt sich bis 8 mm in der Höhe verstellen.
Zum Erhöhen drehen Sie mit dem beiliegenden Innensechskantschlüssel (3 mm) die zentrale Schraube im Griffstück gegen den Uhrzeigersinn, bis Sie die gewünschte Position erreicht haben.
Bei der maximal möglichen Höhe spüren Sie ein Überspringen der Schraube. Zum Senken drehen Sie die Schraube in Uhrzeigerrichtung.
04
Distanzscheibe und Griffstückdeckel
Mit Distanzscheiben lässt sich der Abstand zur Oberseite erhöhen. Maximal zwei sind möglich.
05
Tischpositionierung
Nach gründlichen Langzeittests empfehlen wir für die optimale und ermüdungsfreie Benutzung die folgende Positionierung des MM:
Während Ihre Hand das Griffstück locker umfasst (je nach Vorliebe mehr mit den Fingern oder der Handinnenfläche), sollte Ihr Unterarm bis Höhe des
Ellenbogens in gleicher Ebene mit dem MM plan aufliegen.
Damit entlasten Sie das Handgelenk und können die Vorteile des MM
uneingeschränkt ausnutzen. Achten Sie auf eine bequeme Unterlage.
Konfigurator
Installation, Tastenbelegung, Doppeldruck, Speicherfunktionen und Firmware-Update verständlich erklärt.
Installation
Laden Sie die Installationsdatei über die Downloads-Seite und folge den Anweisungen.
Tastenbelegung
Nach der Zuweisung aller Tasten schreibt „Konfiguration schreiben“ die Einstellungen direkt auf das Gerät.
Doppeldruck-Funktion
190 ms ist ein sinnvoller Ausgangspunkt. Aktivierter Doppeldruck kann eine leichte Verzögerung verursachen.
Speichern und Laden
Konfigurationen können gespeichert, geladen und direkt übertragen werden.
Firmware flashen
Firmware-Updates werden manuell ausgelöst und geschehen auf eigene Gefahr.
Oberfläche
Die Benutzeroberfläche ist kompakt und enthält alle wichtigen Funktionen auf einem Blick.
ButtonCommander
Das Zusatzmodul erweitert den MoveMaster um weitere frei belegbare Tasten.
Funktionsübersicht
Weitere 8 ergonomisch angeordnete Tasten für Ihr Setup.
Tastenbelegung
Die Belegung erfolgt im MoveMaster-Konfigurator.
USB-Anschlüsse
Austauschbares USB-C-Kabel plus zwei USB-C-Buchsen. Der Reset-Button liegt zwischen diesen und ist zum Flashen relevant.
Höhenverstellung
Alle vier Tastenpaare können in der Höhe an den MoveMaster angepasst werden.
Tasterwechsel
Individualisierung mit eigenen Switches
Haftung und Vorsicht
Bei selbständigem Wechsel entfällt jegliche Haftung. Arbeite nur sorgfältig und mit korrekter Ausrichtung von Adapter und Pins.
Wechsel der Switches
01
Vorbereitung
Sekundärtastengehäuse absenken und Tastenkappe mit geeignetem Werkzeug entfernen.
02
Ausbau
Cherry Taster vorsichtig durch Eindrücken der Halteklammern lösen & nur minimal (maximal 3 cm) herausziehen. Einbaurichtung beachten (s. u.).
03
Einbau
Den Adapter und die Pins korrekt ausrichten und in umgekehrter Reihenfolge wieder einsetzen.
Einbaurichtung untere Reihe
Einbaurichtung obere Daumentaste
Einbaurichtung obere Reihe
Technische Daten
Die wichtigsten technischen Daten im Überblick

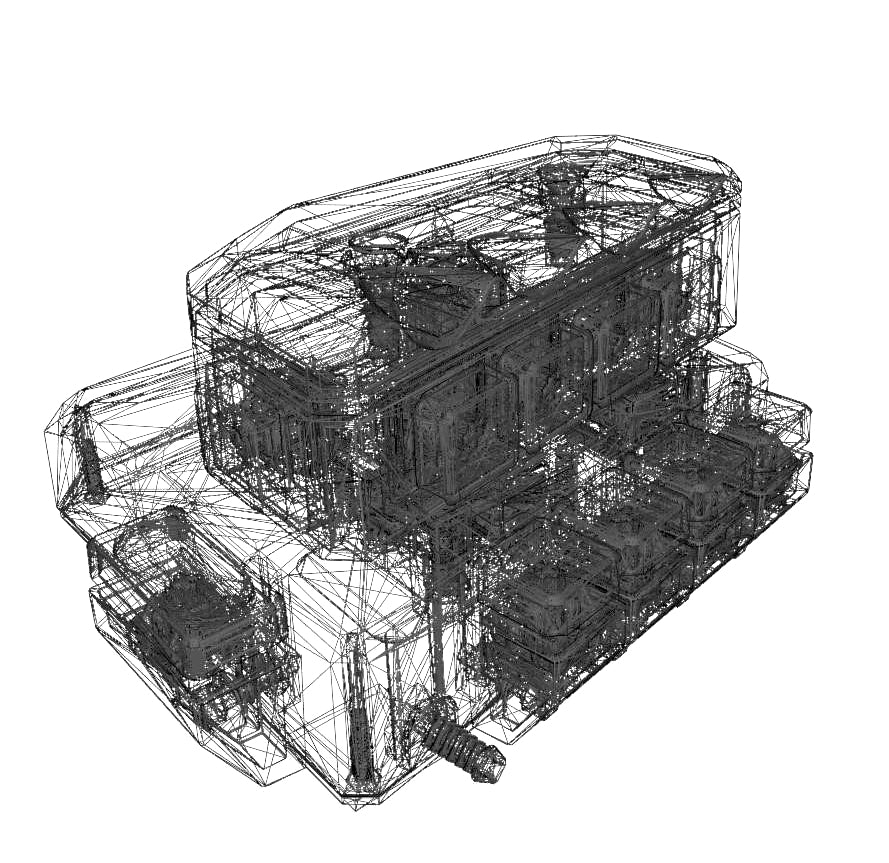

Tiefer eintauchen
Die Technologie hinter dem MoveMaster
Erfahre mehr über den MoveMaster und die zugrundeliegende Technologie.
FAQ
Kurze, klare Antworten auf typische Fragen von Einsteigern.
Warum fühlt sich die Steuerung anfangs ungewohnt an? +
Weil der MoveMaster bewusst anders funktioniert als eine klassische Tastatursteuerung. Plane eine Eingewöhnungszeit ein.
Kann man das Griffstück drehen? +
Nein. Es dürfen keine Rotationsbewegungen am Griffstück ausgeführt werden.
Wie finde ich die richtige Tischposition? +
Der Unterarm sollte möglichst in gleicher Ebene mit dem MoveMaster aufliegen.
Wofür ist der Konfigurator? +
Für Tastenbelegung, Doppeldruck, Konfigurationsspeicherung und Firmware-Updates.
Kann ich den ButtonCommander separat nutzen? +
Ja, der ButtonCommander ist auch als eigenständiges Tastenmodul nutzbar.
Was muss ich beim Firmware-Flashen beachten? +
Firmware-Updates erfolgen auf eigene Gefahr und sollten exakt nach Anleitung durchgeführt werden.
Kann ich Taster selbst wechseln? +
Ja, technisch ist das möglich. Dabei entfällt bei selbständigem Wechsel jedoch jegliche Haftung.
Wo finde ich Downloads und Software? +
Unten finden Sie einen Button, der zu den Downloads führt.
Noch tiefer einsteigen
Downloads, Software und weitere Hilfe
Hier findest du alle Downloads, wie spezifische Bedienungsanleitungen und die Software (alle Ressourcen) sowie die originale MoveMaster Bedienungsanleitung in 22 verschiedenen Sprachen.
